Survei udara & fotogrametri

RUANG LINGKUP LAYANAN

Teknologi untuk kebutuhan nyata.

UAV dengan sensor pencitraan dan sistem navigasi digunakan untuk memperoleh citra permukaan Bumi beresolusi tinggi. Citra dapat memiliki resolusi dari skala sentimeter hingga meter per piksel, sesuai platform dan kebutuhan pemetaan.

Apa itu orthophoto?

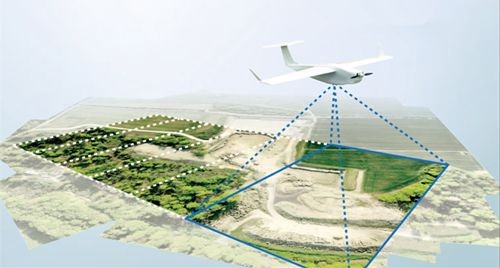

Orthophoto (ortofoto) adalah citra udara yang telah dikoreksi secara geometrik sehingga memiliki skala seragam di seluruh bagiannya, seperti peta. Berbeda dengan foto udara biasa yang masih mengandung distorsi akibat kemiringan kamera, relief medan, dan perspektif lensa, orthophoto telah melalui proses ortorektifikasi sehingga jarak, luas, dan posisi objek dapat diukur secara langsung dan akurat.

Orthophoto dihasilkan melalui fotogrametri, yaitu ilmu dan teknik untuk memperoleh informasi terukur dari foto yang saling bertampalan (overlap). Hasil akhirnya berupa citra mosaik georeferensi yang dapat langsung digunakan pada perangkat lunak GIS, CAD, maupun WebGIS.

Metode pengambilan data dengan UAV VTOL

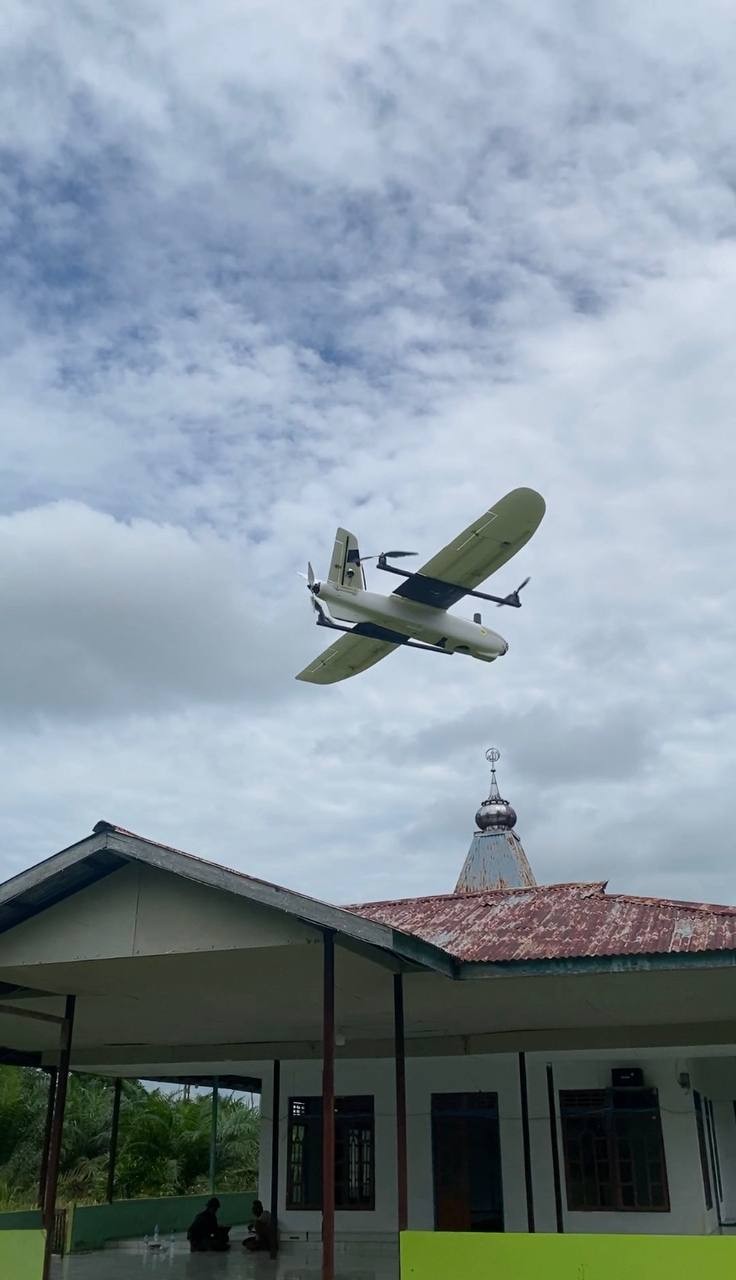

VTOL (Vertical Take-Off and Landing) adalah wahana sayap tetap yang dapat lepas landas dan mendarat secara vertikal seperti multirotor, namun terbang jelajah seperti pesawat. Kombinasi ini memungkinkan cakupan area yang luas dan waktu terbang lebih lama tanpa memerlukan landasan.

• Perencanaan misi: penentuan batas area, ketinggian terbang, Ground Sampling Distance (GSD), serta tumpang tindih citra (umumnya sekitar 75–80% frontlap dan 65–70% sidelap) dengan mempertimbangkan topografi dan cuaca.
• Pemasangan titik kontrol: Ground Control Point (GCP) dan Independent Check Point (ICP) diukur dengan GNSS geodetik untuk mengikat dan menguji akurasi hasil.
• Akuisisi citra: UAV terbang otomatis mengikuti jalur terbang, sementara kamera merekam citra dengan koordinat dari GNSS yang dapat diperkuat dengan koreksi RTK/PPK.
• Pengolahan data: pencocokan citra, aerotriangulasi, pembuatan point cloud, model permukaan digital (DSM), lalu mosaik orthophoto.
• Kontrol kualitas: evaluasi akurasi horizontal dan vertikal terhadap ICP sebelum data diserahkan.

Produk keluaran

• Orthophoto beresolusi tinggi (skala sentimeter per piksel).
• Digital Surface Model (DSM) dan kontur.
• Peta topografi dan peta dasar untuk perencanaan.
• Model 3D dan point cloud hasil fotogrametri.

Kegunaan

• Pemetaan bidang tanah, pertanahan, dan perencanaan tata ruang.
• Perencanaan dan pemantauan progres konstruksi, infrastruktur, serta pertambangan.
• Perhitungan volume stockpile dan galian-timbunan.
• Pemantauan perkebunan, kehutanan, lingkungan, dan kebencanaan.
• Peta dasar untuk basis data GIS dan WebGIS.

Mengapa fotogrametri UAV?

Dibandingkan survei terestris konvensional atau citra satelit, fotogrametri UAV menawarkan resolusi lebih detail, waktu pengerjaan lebih singkat, biaya efisien, risiko lapangan lebih rendah, serta fleksibilitas pengambilan data berulang untuk pemantauan berkala.
